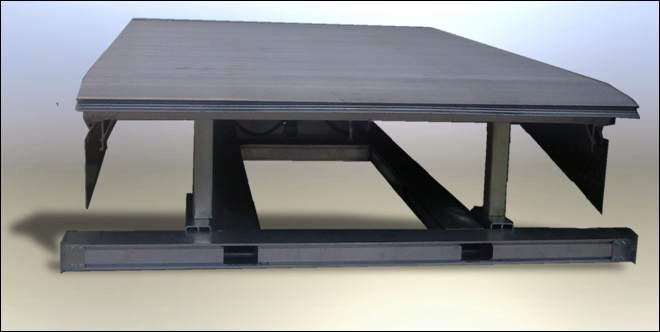

Rampa elettroidraulica in alluminio con becco a raggio e struttura per installazione in fossa prefabbricata.

CARATTERISTICHE

• Pianale in estruso d’alluminio di lega 6060 con portata 6000 kg  e trattamento antiscivolo di zigrinatura superficiale trasversale al passaggio. Struttura studiata anche per pesi concentrati.
• Unghia rotante in alluminio, pezzo unico, estensione 370mm antiscivolo con  cerniera di snodo tra spondina e pianale realizzata in fusione, senza elementi aggiunti.
• Pistone comando unghia a doppio effetto.
• Pistone sollevamento pianale a semplice effetto con valvola paracadute.
• Centralina oleodinamica azionata da motore trifase.
• Quadro elettrico conforme norme CEI 20/22/2 (IP 55) con 7mt di cavo di collegamento.
• Tamponi respingenti standard da tassellare.
• Carter parapiedi incernierati.‏
• NO RUGGINE, NO TRATTAMENTI SUPERFICIALI (VERNICE-ZINCATURA) = MAGGIORE DURATA
  PROGETTATA E STUDIATA PER PORTATA 6000KG CON CARICHI CONCENTRATI
  STRUTTURA STUDIATA PER FACILE E RAPIDA INSTALLAZIONE CON SOLO MULETTO

Rampa elettroidraulica in alluminio con becco a raggio e struttura da getto per installazione prima della gettata banchina.

CARATTERISTICHE

• Pianale in estruso d’alluminio di lega 6060 con portata 6000 kg e trattamento antiscivolo di zigrinatura
• Unghia rotante in alluminio, pezzo unico, estensione 370 mm antiscivolo con cerniera di snodo tra spondina e pianale realizzata in fusione, senza elementi aggiunti
• Cassaforma con retro e fianchi da getto in acciaio zincato
• Pistone comando unghia a doppio effetto
• Pistone sollevamento pianale a semplice effetto con valvola paracadute
• Centralina oleodinamica azionata da motore trifase
• Quadro elettrico conforme norme CEI 20/22/2 (IP 55) con 7mt di cavo di collegamento
• Tamponi respingenti mod. TAM2F in gomma SBR inclusi
• Carter parapiedi incernierati
• NO RUGGINE, NO TRATTAMENTI SUPERFICIALI (VERNICE-ZINCATURA) = MAGGIORE DURATA
  PROGETTATA E STUDIATA PER PORTATA 6000KG CON CARICHI CONCENTRATI

Rampa elettroidraulica in alluminio con becco telescopico sfilabile – modello senza cassaforma per fossa prefabbricata.

CARATTERISTICHE

• Pianale in estruso d’alluminio di lega 6060  portata 6000 kg  e trattamento antiscivolo di zigrinatura superficiale trasversale al passaggio, profilo terminale anteriore ad unghia per perfetto raccordo con profilo telescopico sottostante.  Struttura studiata anche per pesi concentrati
• Unghia telescopica estraibile di raccordo in alluminio, pezzo unico, estensione 1000mm antiscivolo con  scorrimento sotto pianale  su binari laterali
• Cassaforma con retro e fianchi da getto in acciaio zincato
• Pistone comando unghia a doppio effetto
• Pistone sollevamento pianale a semplice effetto con valvola paracadute
• Centralina oleodinamica azionata da motore trifase
• Quadro elettrico conforme norme CEI 20/22/2 (IP 55) con 7mt di cavo di collegamento
• Tamponi respingenti standard TAM2F in gomma SBR inclusi
• Carter parapiedi incernierati.‏
• NO RUGGINE, NO TRATTAMENTI SUPERFICIALI (VERNICE-ZINCATURA) = MAGGIORE DURATA
  INDICATO PER INSTALLAZIONE DIETRO SEZIONALE IN MAGAZZINI A TEMPERATURA CONTROLLATA
  PROGETTATA E STUDIATA PER PORTATA 6000KG CON CARICHI CONCENTRATI

Cassaforma da getto opzionale da combinare con modello NEW OIL STANDARD per permettere installazione prima della gettata cemento.

CARATTERISTICHE:

• Coppia di fianchi in lamiera pressopiegata 4mm
• Lamiera posteriore pressopiegata spessore 1 mm da 100 x 200 x 3mm + lamiera pressopiegata di rivestimento spessore 1 mm

Vano sponda abbinabile a  NEW OIL STANDARD + BF o OIL.

Per permettere carico e scarico a mezzi muniti di SPONDE IDRAULICHE A BATTUTA

CARATTERISTICHE

• Struttura di tubolari in acciaio zincato con larghezza interna 3000mm per alloggio sponda, lunghezza a seconda del modello NEW OIL
• Lamiera d’acciaio corrugata per copertura e presa cemento

Struttura extrabanchina abbinabile a new oil standard + bf o oil.

CARATTERISTICHE:

• Struttura da saldare a bordo banchina su angolare pre-esistente con parte interna (griogio chiaro) in alluminio portante e parte esterna(grigio scuro) in acciaio zincato(optional:inox)
•  Il parametro Z verrà stabilito in base all’altezza della banchina esistente

Le Variazioni di unghie di raccordo sono disponibili nelle seguenti modalità:

Maggiorazione unghia rastremata a 45°
Maggiorazione unghia con flaps laterali
Maggiorazione unghia segmentata

QCSEZ quadro con ingresso aggiuntivo porta sezionale

QCMEC quadro meccanico

Piattaforma a sollevamento elettroidraulico in alluminio per carichi leggeri da terra.

Disponibile in:

VERSIONE FISSA AGGANCIABILE A BANCHINA

VERSIONE MOBILE INFORCABILE DA CARRELLO ELEVATORE

CARATTERISTICHE

Piattaforma a sollevamento idraulico per carico/scarico in situazioni con elevati dislivelli (es. scarico a terra / carico da terra).

• Pianale in alluminio estruso lega 6060 portata 3000kg munito di PARTICOLARE SEZIONE UNGHIA CON FERMAROLL ANTISLITTAMENTO MERCI in fase di sollevamento (vedi sopra).
• Struttura portante in acciaio zincato (su richiesta piano di raccordo fra unghia e pianale in acciaio INOX).
• Coppia di pistoni di sollevamento.
• Centralina oleodinamica collegata a pulsanti in gomma posti direttamente sul pianale.
• Unghia di raccordo modello CR40B 2000x400 in alluminio portata 4000kg.
• PERFETTA PER CARICO DA TERRA A CAMION/CONTAINER CON CARICHI LEGGERI E POCO SPAZIOMENO INGOMBRANTE DELLE RAMPE DA PIAZZALE
  PIU ECONOMICA E PRATICA DELLE RAMPE A PANTOGRAFO

Minirampa elettroidraulica in alluminio con unghia a raggio.

Per la VERSIONE ESTERNA il supporto dovrà essere saldato ad un profilo U già presente nella banchina di carico.

CARATTERISTICHE

• Pianale di portata 6000 kg in alluminio con zigrinatura  antiscivolo trasversale al passaggio
• Unghia rotante in unico pezzo di lunghezza 370mm antiscivolo con  cerniera di snodo tra spondina e pianale realizzata in fusione
• Tamponi respingenti STANDARD TAM3F (veci TAM LINE)
• Conforme alle normative H.A.A.C.P.
• Rampa omologata CE
• Pistone di comando unghia a doppio effetto
• Pistone di sollevamento pianale a semplice effetto con valvola paracadute
• Centralina oleodinamica azionata da motore trifase
• Quadro elettrico secondo norme CEI 20/22/2 (IP 55) con 7mt di cavo di collegamento
• Movimento elettroidraulico
• PRATICA COME UNA RAMPA ELETTROIDRAULICA MA MOLTO MENO INGOMBRANTE
  PERMETTE PROCEDURE DI CARICO/SCARICO MOLTO PiU' RAPIDE DI UNA RAMPA MANUALE

Fornitura+montaggio (riservato a rivenditori/montatori autorizzati TM PEDANE) di rampe disassemblate in alluminio per sostituzione pedane in ferro arrugginite/corrose.

VANTAGGI :

PRODUZIONE ANCHE SU MISURA PER DIMENSIONI PARTICOLARI (fosse da h=500mm in sù)
SOLUZIONE ECONOMICA, PRATICA ED A LUNGA DURATA
PERFETTE PER SOSTITUZIONE RAMPE IN MACELLERIE/PESCHERIE INDUSTRIALI O AZIENDE CON USO MATERIALI ALTAMENTE CORROSIVI PER LE RAMPE TRADIZIONALI
